Шпунтовая стенка – это сплошной ряд шпунтовых свай

Применяется для ограждения котлованов, укрепления откосов, насыпей, береговых линий, гидротехнических объектов.

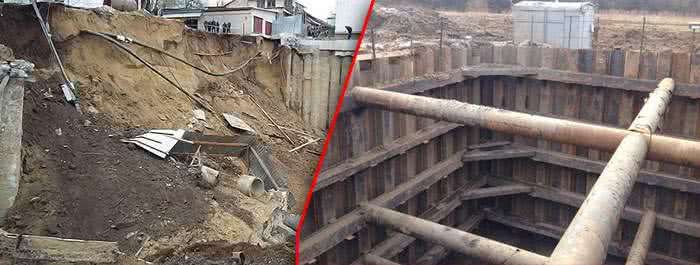

При нарушении целостности грунта в процессе строительства, а также в силу естественных процессов (выветривание, размыв и т.д.) порода осыпается под действием силы тяжести. В пустоты, образовавшиеся при выемке грунта, проникает вода, что мешает проведению строительных работ. Деформации грунта передаются на соседние участки. Если рядом есть постройки, они могут пострадать.

Ограждения устанавливают, чтобы предотвратить:

• осыпание грунта на строительную площадку, разрушение берега;
• проникновение в котлован грунтовых вод, затопление объекта, размыв береговой линии речными, паводковыми, ливневыми и др. водами;
• чтобы уплотнить грунт на границе площадки, исключить нарушение его целостности на соседних участках.

Наши специалисты выполнят монтаж шпунтовых ограждений любого назначения

• укрепление котлованов;
• обустройство набережных;
• возведение гидротехнических объектов (причалы, мосты, шлюзы и др.);
• монтаж ограждений для свалок, канализационных коллекторов;
• укрепление железнодорожных насыпей, автострад и других нестабильных склонов.

Заказать

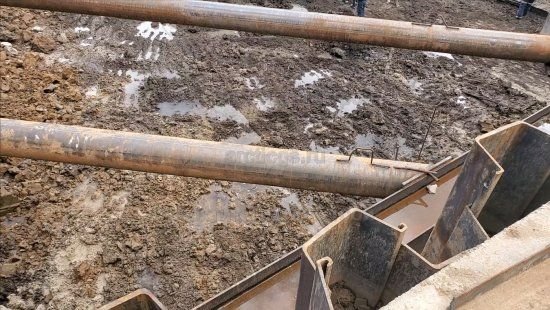

Комплекс работ по устройству шпунтового ограждения стартового котлована с применением вибропогружения и шпунта Ларсена, выполненный специалистами "АрктикГидроСтрой"

Подробнее

Из чего состоит шпунтовая стенка

Шпунтовая стенка состоит из отдельных элементов – шпунтов или шпунтовых свай, герметично соединенных между собой пазогребневыми замками.

Различают шпунты:

• металлические;
• полимерные;
• железобетонные;
• деревянные.

В зависимости от целевого назначения стенки монтируют стационарно или на время строительных работ. Для временного ограждения используются металлические (реже – пластиковые) шпунты: количество рабочих циклов российских моделей достигает 13, импортных – 20.

Процесс погружения железобетонных свай дорогой и энергоемкий. Их используют в одноразовом качестве: после строительства они служат дополнительной опорой фундаменту.

Мы советуем монтировать шпунтовую стенку из металлических шпунтовых свай

Для устройства шпунтовой стенки мы используем шпунты из металла двух типов:

• профильные – шпунты Ларсена различных марок, российского и зарубежного производства, с разной формой профиля (самый востребованный – корытообразный);

• трубчатые – полые трубы с толстой стенкой, высокой несущей способностью и повышенной устойчивостью, предназначенные для работы на самых нестабильных грунтах.

У нас постоянно в наличии большой ассортимент моделей. Мы подберем для вас материал с необходимыми габаритными размерами и прочностными характеристиками в соответствии с проектом.

Поставляем на объект весь сортамент шпунта, а также выкупаем шпунт обратно

Шпунт СШК 32-1000 (Аналог Л5-Ум)

Доставка: по всей России

Длина:

от 3м до 28м

Размер

B= 1000 mm, H= 600 mm, S= 10,0 mm, T= 12,0 mm

Масса:

135,4 кг/п.м.

Узнать цены

Шпунт HSP Hoesch LARSSEN 600

Доставка: по всей России

Длина:

от 6м до 12м

Размер

B= 600 mm, H= 150 mm, S= 9,5 mm, T= 9,5 mm

Масса:

56,4 кг/п.м.

Узнать цены

Шпунт Ларсена AU 26

Доставка: по всей России

Длина:

от 6м до 12м

Размер

B= 750 mm, H= 451 mm, S= 15,0 mm, T= 10,5 mm

Масса:

113,2 кг/п.м.

Узнать цены

Шпунт СШК 20-500 (Аналог Л5, Л4, Л5-Ум)

Доставка: по всей России

Длина:

от 3м до 28м

Размер

B= 500 mm, H= 420 mm, S= 10,0 mm, T= 10,0 mm

Масса:

76,1 кг/п.м.

Узнать цены

Как производится расчет шпунтовой стенки

При расчете на прочность шпунтовой стенки по материалу определяются следующие параметры:

• сечение/габаритные размеры шпунта;
• глубина погружения;
• необходимость дополнительного крепления.

На плотных грунтах глубина погружения шпунта – не менее метра, на глинах, песках, суглинках и т.д. – не меньше двух.

При расчете нужно учитывать, анкерное крепление или безанкерное: при анкерном креплении точка оборота находится на уровне растяжки, при безанкерном – на уровне нижнего среза шпунта. В соответствии с существующими нормативами безанкерное крепление допускается при высоте стенки 2-3 метра, одноанкерное – 6-8 метров и т.д.

Расчет шпунтовой стенки выполняется либо графоаналитическим методом Блюма – Ломейера, либо по формулам, учитывающим:

• глубину котлована;
• проектные нагрузки от сооружения;
• пассивное и активное давление воды и грунта.

Основные формулы:

• устойчивость стенки – Мu < m/γ * Mz, т.е. опрокидывающий момент должен быть не более удерживающего момента, умноженного на отношение коэффициента работы к коэффициенту надежности;
• прочность стенки – Mp/Wcm < Ry * m, т.е. отношение расчетного момента в сечении стены к моменту сопротивления стены (справочное значение для данной модели шпунта) должно быть не более произведения сопротивления обвязки на коэффициент условий работы.

Отдельно вычисляются:

• прочность обвязки;
• устойчивость формы обвязки;
• сопротивление на разрыв замков шпунтовых свай и другие параметры.

Для проектирования стенок существуют специальные программы. С их помощью можно рассчитать:

• ширина шпунта (сечение, если шпунт трубчатый);
• глубина погружения;
• рекомендации – анкерная или безанкерная стенка, число анкерных креплений.

У нашей компании есть собственный проектный отдел. Мы рассчитаем для вас стенку и составим проект быстро и недорого.

Оборудование, которое мы используем

Вибропогружатель MULLER MS-24 HFV

Вибропогружатель ICE 1423-C

Вибропогружатель PTC 120HD

Вдавливающая установка Giken Silent Piler SCZ 100

Вибропогружатели нормальной частоты ICE 44B

Ямобур на базе КамАЗ 43502

Последовательность возведения шпунтовых стенок

В зависимости от особенностей объекта используется одна из трех технологий погружения шпунтовых свай:

• забивка копровыми установками. Метод считается самым опасным и не используется в условиях плотной застройки: ударная вибрация может спровоцировать разрушения находящихся рядом сооружений;

• статическое вдавливание. Самая мягкая технология, можно применять везде. Минус – недостаточно высокая производительность;

• вибропогружение. Можно использовать в любых условиях, производительность высокая.

В некоторых случаях (на т.н. легких грунтах) используется комбинированный метод: сначала шпунт погружают виброметодом, до проектной отметки доводят молотом.

Мы выполняем погружение импортными виброустановками. В ряде случаев используем вспомогательные технологии, упрощающие процесс:

• подмыв с использованием гидротехнического оборудования. По окончании монтажа устраняется;
• лидерное бурение. Шпунты погружаются в предварительно пробуренные скважины. Это позволяет упростить монтаж, снизить нагрузки на грунт и сами шпунты.

Шпунты при монтаже разворачиваются по отношению друг к другу на 180 градусов: шпунтовая стенка на чертежах выглядит как синусоида. Такая конструкция более устойчива к опрокидывающим нагрузкам.

Алгоритм работ по возведению шпунтовых стенок:

• оценка гидрогеологических условий на объекте, испытания грунта;
• составление проекта, в т.ч. определение необходимого количества и марки шпунтов;
• предварительный этап – перенос схемы установки на местность. При необходимости – подмыв, бурение лидерных скважин;
• погружение шпунтов;
• меры по укреплению готового ограждения.

Готовую стенку мы усиливаем распределительным поясом. Распределительный пояс на шпунтовой стенке – это горизонтальная обвязка, предназначенная равномерно распределять нагрузки по всему ограждению. Выполняется из металлических балок. В зависимости от высоты стенки может быть один или больше поясов.

Как заказать шпунтовую подпорную стенку в нашей компании

Мы выполняем монтаж шпунтовых ограждений, а также реализуем шпунты в любом регионе России. К услугам наших заказчиков:

• квалифицированные сотрудники;
• качественное импортное оборудование;
• всегда в наличии шпунты всех марок в любом количестве;
• полный цикл работ «под ключ»;
• сертификат СРО, допуск к монтажу на ответственных объектах;
• оперативные сроки;
• бесплатные консультации.

Варианты мы обсуждаем с заказчиком в ходе оформления договора, совместно выбираем наиболее выгодный.

Расценки в смете на шпунтовую стенку зависят:

• от модели шпунтов;
• от объема работ;
• от условий проведения работ;
• от удаленности объекта.

Чтобы заказать у нас товар или услугу, позвоните по телефону 8(495) 104-72-09 или заполните форму на сайте. В ходе предварительного разговора вы обсудите с менеджером заказ, выберете подходящий вариант, согласуете приблизительно сроки, договоритесь о встрече на объекте. Наш эксперт оценит условия работы, ознакомится с документами объекта. После этого мы составляем договор, завозим материал, оборудование и выполняем монтаж.
